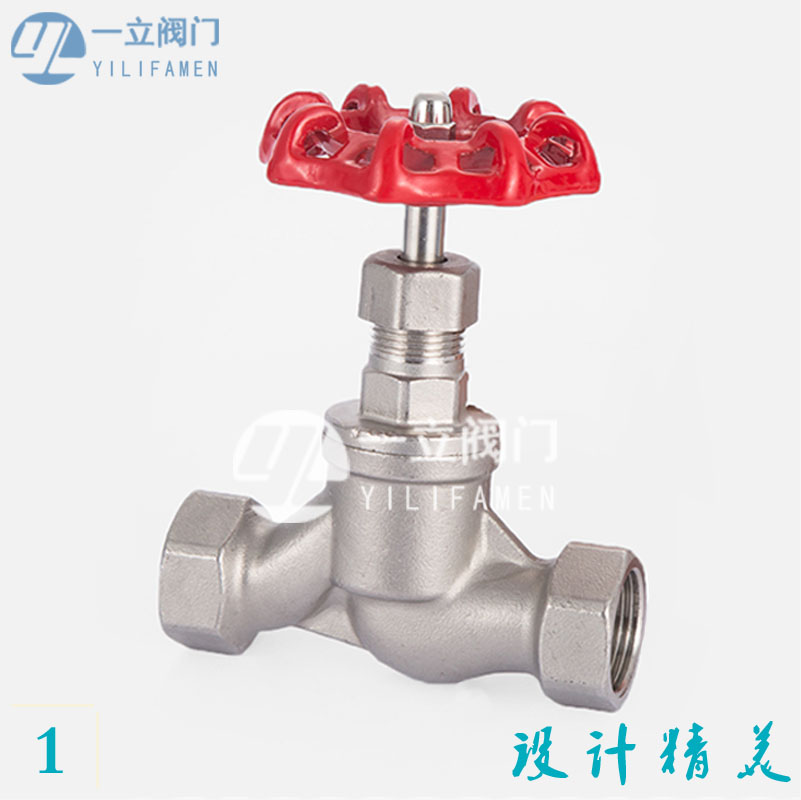

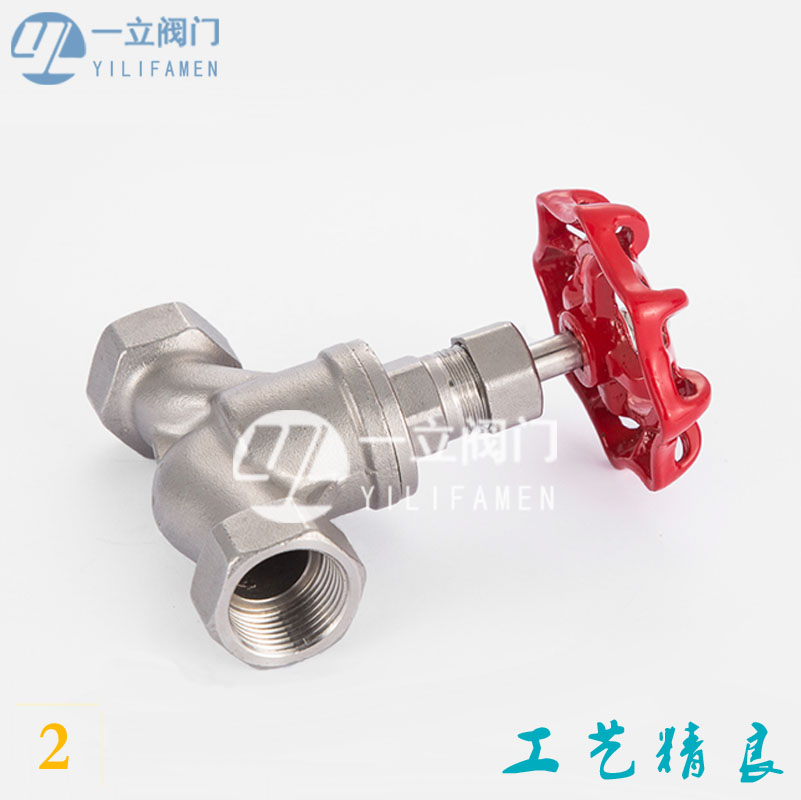

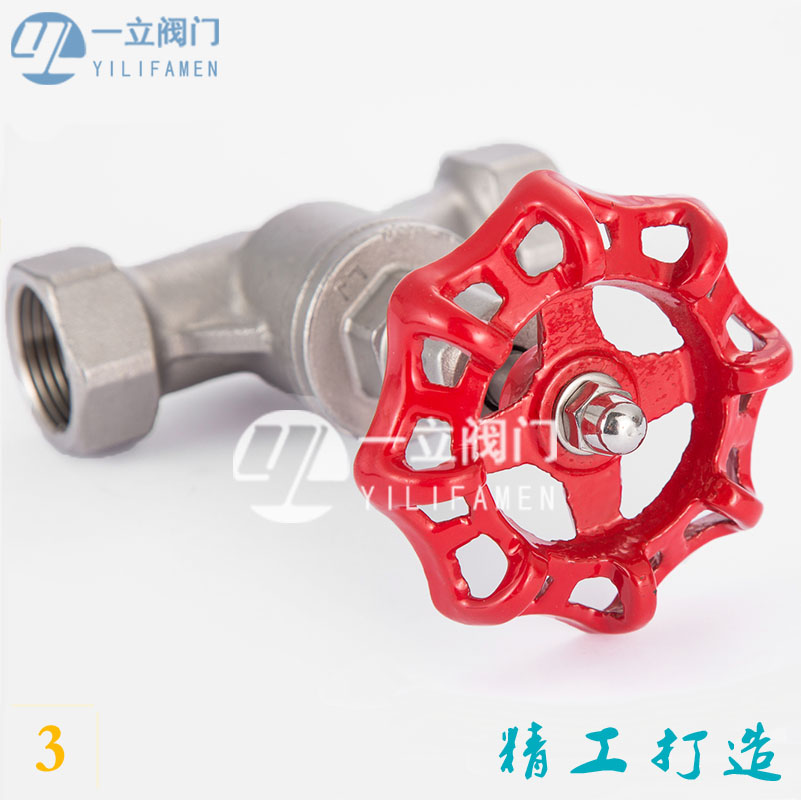

J11W-16P不锈钢内螺纹S型截止阀
- 产品概述： J11W苏式内螺纹截止阀通常应用在密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。该产品具有结构紧凑、外形精美、性能
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796

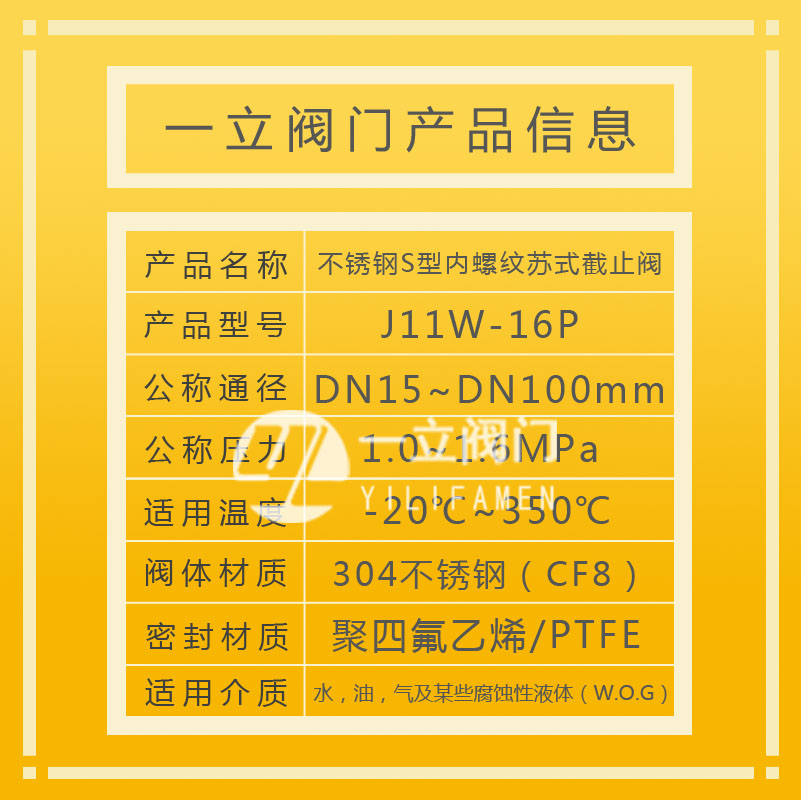

产品概述：
J11W苏式内螺纹截止阀通常应用在密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。该产品具有结构紧凑、外形精美、性能卓越、使用方便等诸多特点。适用于空气、蒸汽、水、气体、石油、腐蚀性介质等，广泛应用于石油、化工、冶金、轻工、造纸、制冷等工作领域。
主要外形及连接尺寸：
|
公称直径DN（mm） |
管螺纹Rc Source ioint |
尺 寸 Dimensions |
重量（Kg）Weight |
||||
|
Do |
H |
Hi |
d |
||||
|
6 |
1/4 |
60 |
0.63 |
92 |
102 |
4 |
0.63 |
|
10 |
3/8 |
60 |
0.65 |
90 |
100 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
操作原理和结构说明：
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到 高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用。
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好。
产品优点如下：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
产品缺点如下：
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较好。
内螺纹截止阀的种类按阀杆螺纹的位置分有，外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
咨询：J11W-16P不锈钢内螺纹S型截止阀
