D681X-16P不锈钢卡箍式气动快装蝶阀

产品简介：蝶阀适用于DN50～DN2000、PN6～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种

咨询热线：0577-67313796

产品详情

产品简介：

蝶阀适用于DN50～DN2000、PN6～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。蝶阀的驱动方式为手动、蜗轮传动、气动或电动。蝶阀一般采用法兰连接，也可采用对焊连接。在管道两端焊上蝶阀专用法兰（法兰公称压力等级和蝶阀公称压力等级要一样），然后用螺栓从蝶阀的4个耳朵孔穿过，固定在法兰上，两边用螺栓固定。这种蝶阀就是对夹式蝶阀。

卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。具有结构紧凑、装拆方便等优点。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

产品优点：

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。

8 、阀体均采用可拆连接，结构简单，维修方便。

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10 、经过严密的强度和密封试验，保证质量。

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

适用场合：

由于蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。

蝶阀的结构长度和总体高度较小，开启和关闭速度快，在完全开启时，具有较小的流体阻力，当开启到大约15°至70°之间时，又能进行灵敏的流量控制，蝶阀的结构原理较适合于制作大口径阀门。
在下列工况条件下，推荐选用蝶阀：

1、要求节流、调节控制流量；

2、泥浆介质及含固体颗粒介质；

3、要求阀门结构长度短的场合；

4、要求启闭速度快的场合；

5、压差较小的场合。

在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，可以选用蝶阀。在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温(深冷)等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。

根据客户需求，我们还可以生产凸耳对夹连接/对焊连接三偏心多层次金属硬密封蝶阀、双偏心弹性金属密封蝶阀、双偏心四氟密封蝶阀、通风蝶阀、伸缩器、配套法兰等。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封蝶阀和硬密封蝶阀两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

在安装时，阀瓣要停在关闭的位置上。开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀，开启前应先打开旁通阀。

产品特点：

蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

工作原理：

卫生级气动蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。卫生级外螺纹蝶阀蝶板安装于管道的直径方向。在不锈钢蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

产品用途：

卫生级气动蝶阀专用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有与介质接触部份均为镜面抛光。密封圈ф25-ф108使用范围为两种：三元乙丙(epdm)、硅胶(si ),ф57以下为三元乙丙(epdm) ；启闭件往复回转90°左右来开启、关闭和调节流体通道的一种不锈钢蝶阀。

卫生级气动蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时，具有较小的流阻，当开启在大约°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，阀板的运动带有擦拭性，因而可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

密封性能：

卫生级外螺纹蝶阀属中线不锈钢软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。不锈钢蝶阀关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。

技术参数：

公称通径	dn（mm）	15～50
公称压力	pn（mpa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6
适用介质	空气、水、蒸气、油品等。
驱动形式	手动、气传动、电传动。
连接方式	快装式、卡箍式、外螺纹、焊接式等

执行机构及附件

卫生级气动蝶阀采用新型系列gt型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列aw型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、is05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

根据卫生级气动蝶阀不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：hvsd手操机构

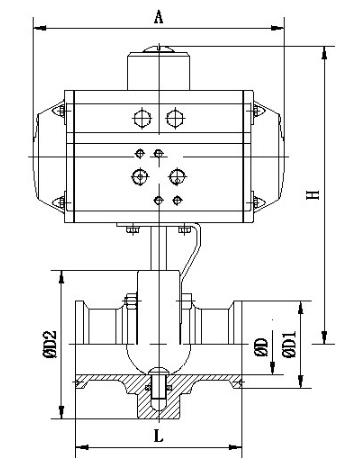

结构及尺寸：

规格	D	D1	D2	L	A	H	执行器
Φ25	21	50.5	78	66	144	165	AT050
Φ32	29	50.5	78	66	144	165	AT050
Φ38	35	50.5	86	70	144	169	AT050
Φ51	47	64	102	76	163	190	AT063
Φ63	59	77.5	115	98	163	200	AT063
Φ76	72	91	28	98	214	210	AT075
Φ89	80	106	139	102	214	215	AT075
Φ102	97	119	154	106	252	225	AT088
