调节阀的阀体类型选择:
调节阀的阀体种类很多,常用的阀体种类有:①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。
调节阀在具体选择时,可做如下考虑:
(1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。
(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。
(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。
(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
|
公称通径 |
单座 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||
|
双座 |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
额定流量 |
单座 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
双座 |
|
10 |
6 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||||||||||
|
流量特性 |
直线 |
直线;等百分比 |
|||||||||||||||||||
|
配用执行机构型号 |
|
|
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|||||||||||||||
|
行程 |
10 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
|
作用方式 |
气关式(B),气开式(K) |
||||||||||||||||||||
|
弹簧压力范围KPa |
标准信号:20~100;其它信号;40~200;20~60;60~100 |
||||||||||||||||||||
主要连接尺寸:
|
公称通径DN(mm) |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
A |
230 |
280 |
280 |
325 |
410 |
495 |
||||||||
|
|
135 |
235 |
235 |
255 |
280 |
310 |
345 |
370 |
430 |
470 |
550 |
660 |
||
|
1 |
160 |
260 |
260 |
285 |
305 |
340 |
375 |
405 |
460 |
525 |
590 |
700 |
||
|
2 |
190 |
290 |
290 |
315 |
335 |
370 |
410 |
440 |
490 |
560 |
630 |
740 |
||
|
n- |
6-12 |
8-14 |
8-14 |
8-14 |
8-16 |
10-16 |
10-18 |
12-18 |
16-18 |
20-18 |
||||
|
单座 |
H |
L |
120 |
190 |
200 |
210 |
235 |
265 |
295 |
210 |
370 |
440 |
475 |
570 |
|
H1=500 |
862 |
1006 |
1060 |
1066 |
1137 |
1152 |
1377 |
1390 |
1394 |
|
|
|
||
|
H1=600 |
962 |
1106 |
1160 |
1166 |
1237 |
1252 |
1477 |
1490 |
1494 |
|
|
|
||
|
H1=700 |
1062 |
1206 |
1260 |
1266 |
1337 |
1352 |
1577 |
1590 |
1594 |
1743 |
1751 |
1790 |
||
|
H1=800 |
1162 |
1306 |
1360 |
1366 |
1437 |
1452 |
1677 |
1690 |
1694 |
1843 |
1851 |
1890 |
||
|
H1=900 |
1262 |
1406 |
1460 |
1466 |
1537 |
1552 |
1777 |
1790 |
1794 |
1943 |
1951 |
1990 |
||
|
H1=1000 |
1362 |
1506 |
1560 |
1566 |
1637 |
1652 |
1877 |
1890 |
1894 |
2043 |
2051 |
2090 |
||
|
H1=1100 |
|
|
|
|
|
|
|
|
|
2143 |
2150 |
2190 |
||
|
H1=1200 |
|
|
|
|
|
|
|
|
|
2243 |
2250 |
2290 |
||
|
H2 |
32 |
58 |
112 |
118 |
129 |
144 |
178 |
191 |
195 |
243 |
251 |
290 |
||
|
双座 |
H |
L |
|
|
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|
H1=500 |
|
|
1065 |
1068 |
1147 |
1152 |
1387 |
1407 |
1419 |
|
|
|
||
|
H1=600 |
|
|
1165 |
1168 |
1247 |
1252 |
1487 |
1507 |
1519 |
|
|
|
||
|
H1=700 |
|
|
1265 |
1268 |
1347 |
1352 |
1587 |
1607 |
1619 |
1768 |
1778 |
1820 |
||
|
H1=800 |
|
|
1365 |
1368 |
1447 |
1452 |
1687 |
1607 |
1719 |
1868 |
1878 |
1920 |
||
|
H1=900 |
|
|
1465 |
1468 |
1547 |
1552 |
1787 |
1807 |
1819 |
1968 |
1978 |
2020 |
||
|
H1=1000 |
|
|
1565 |
1568 |
1647 |
1652 |
1887 |
1907 |
1919 |
2068 |
2078 |
2120 |
||
|
H1=1100 |
|
|
|
|
|
|
|
|
|
2168 |
2178 |
2220 |
||
|
H1=1200 |
|
|
|
|
|
|
|
|
|
2268 |
2278 |
2320 |
||
|
H2 |
|
|
117 |
120 |
139 |
144 |
188 |
208 |
208 |
268 |
278 |
320 |
||
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀(自力式调节阀)等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。
调节阀通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。

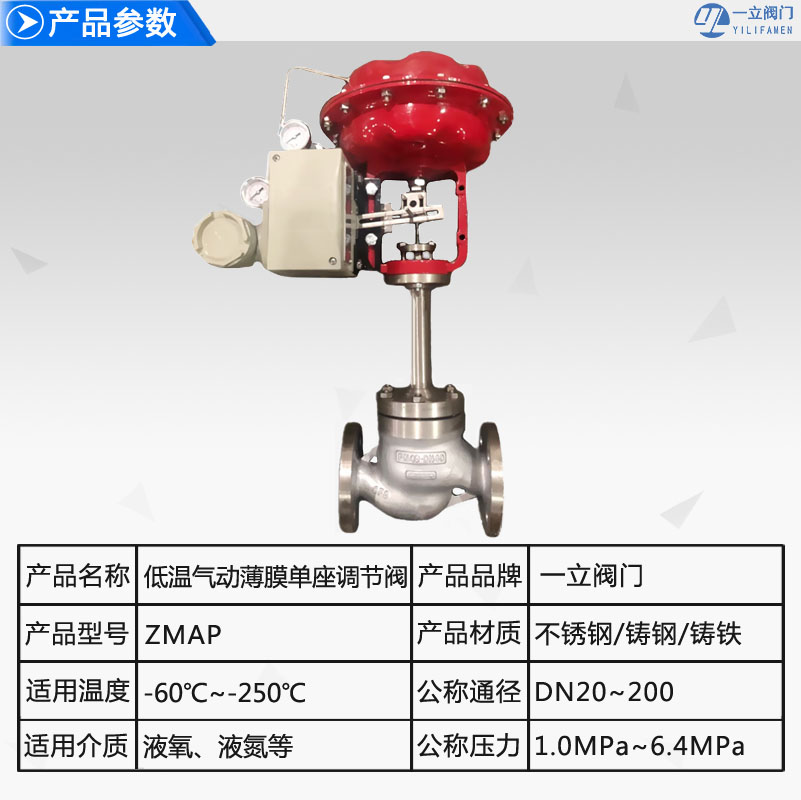

咨询:ZMAP-16P低温气动薄膜单座调节阀
