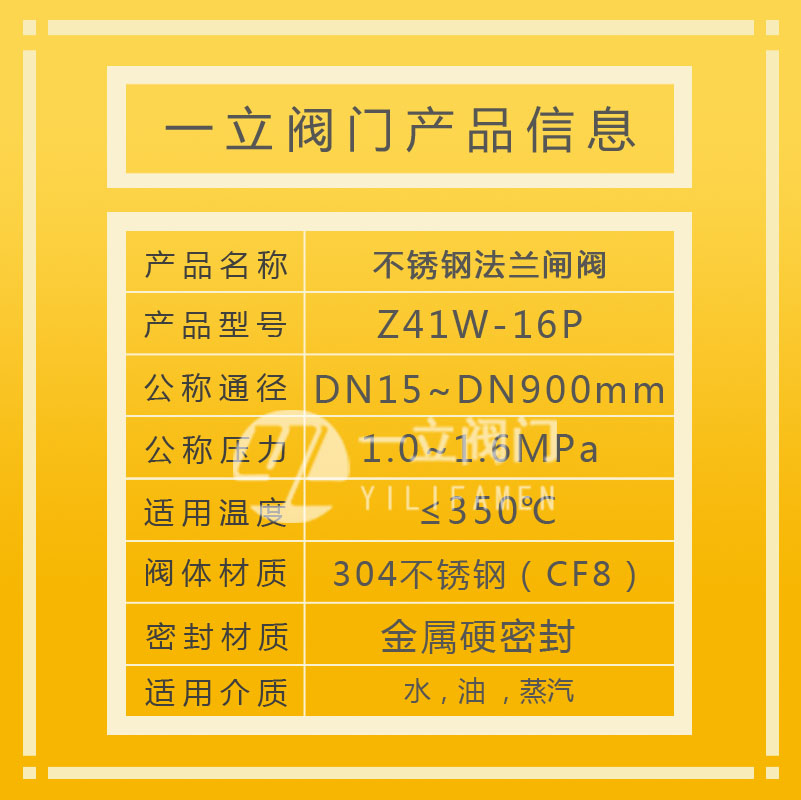

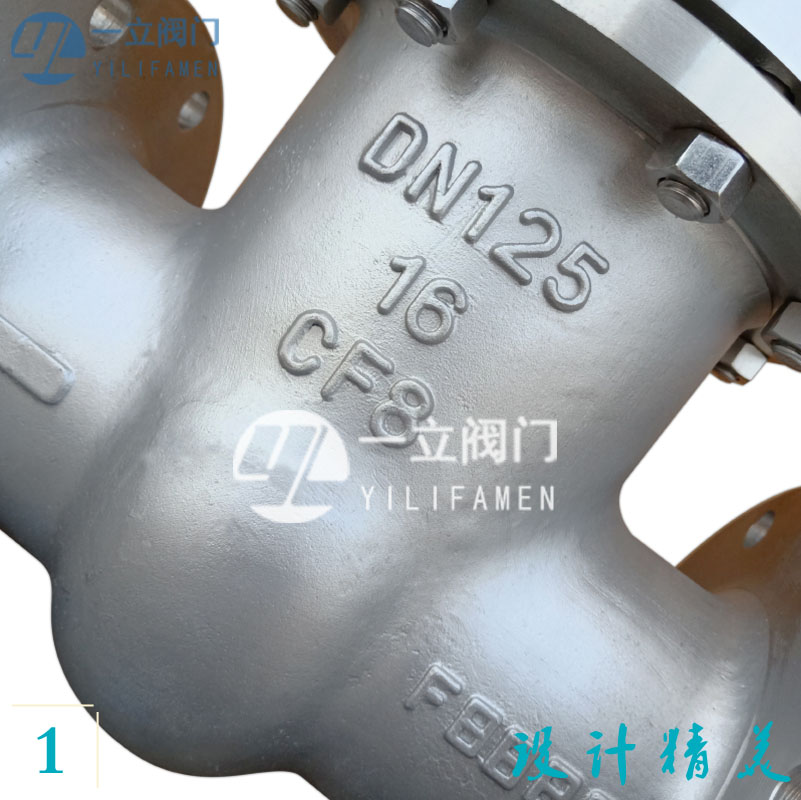

Z41W-16P不锈钢法兰闸阀
- 产品介绍： Z41W法兰式不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品介绍：

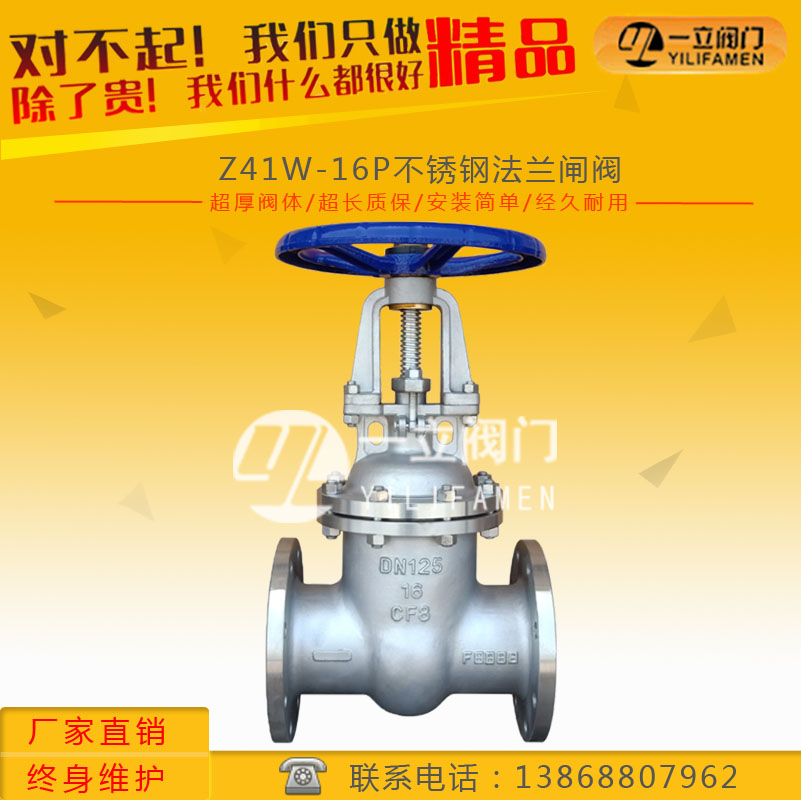

Z41W法兰式不锈钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
性能规范：
| 型号 |
公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)(Mpa) | 密封(水)空气 | 低压密封空气(Mpa) | ||||
|
Z4IH-16C Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| 硝酸类 | ||||||
| ACETICACID | ||||||
| 醋酸类 | ||||||
| NITRICACID | ||||||
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸类 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
主要零件材质：
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
| 闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
| 阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨Graphite |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE |
石墨+304 Graphite+304 |
| 压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
| 螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
主要外形尺寸和连接尺寸：
型号 | 公称压力(Mpa) |
公称通径 | 尺寸(mm) |
重量 | ||||||||
L | D | D1 | D2 | b | Z-фd | H | H1 | D0 | ||||
Z41W-16P | 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 14 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 14 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 16 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 16 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 16 | 4-ф18 | 358 | 430 | 240 | 29 | ||
65 | 265 | 180 | 145 | 120 | 18 | 4-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 20 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 215 | 180 | 155 | 20 | 8-ф18 | 500 | 620 | 320 | 63 | ||
125 | 325 | 245 | 210 | 185 | 24 | 8-ф18 | 614 | 756 | 360 | 108 | ||
150 | 350 | 280 | 240 | 210 | 24 | 8-ф23 | 674 | 845 | 360 | 134 | ||
200 | 400 | 335 | 295 | 265 | 26 | 12-ф23 | 818 | 1041 | 400 | 192 | ||
250 | 450 | 405 | 355 | 320 | 30 | 12-ф25 | 969 | 1244 | 450 | 273 | ||
300 | 500 | 460 | 410 | 375 | 30 | 12-ф25 | 1145 | 1474 | 560 | 379 | ||
350 | 550 | 520 | 470 | 435 | 34 | 16-ф25 | 1280 | 1663 | 640 | 590 | ||
400 | 600 | 580 | 525 | 485 | 36 | 16-ф30 | 1450 | 1885 | 720 | 849 | ||
500 | 700 | 705 | 650 | 608 | 44 | 20-ф34 | 1676 | 2181 | 720 | 958 | ||
Z41H-25P | 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 4-ф14 | 175 | 195 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 16 | 4-ф14 | 180 | 205 | 200 | 5 | ||
25 | 160 | 115 | 85 | 65 | 16 | 4-ф14 | 210 | 240 | 220 | 6 | ||
32 | 180 | 135 | 100 | 78 | 18 | 4-ф18 | 210 | 240 | 220 | 7 | ||
40 | 240 | 145 | 110 | 85 | 18 | 4-ф18 | 350 | 425 | 240 | 18 | ||
50 | 250 | 160 | 125 | 100 | 20 | 4-ф18 | 358 | 430 | 240 | 28 | ||
65 | 265 | 180 | 145 | 120 | 20 | 8-ф18 | 373 | 452 | 240 | 33 | ||
80 | 280 | 195 | 160 | 135 | 22 | 8-ф18 | 435 | 530 | 280 | 46 | ||
100 | 300 | 230 | 190 | 160 | 24 | 8-ф23 | 501 | 620 | 320 | 64 | ||
125 | 325 | 270 | 220 | 188 | 28 | 8-ф25 | 614 | 756 | 360 | 105 | ||
150 | 350 | 300 | 250 | 218 | 30 | 8-ф25 | 674 | 845 | 360 | 134 | ||
200 | 400 | 360 | 310 | 278 | 34 | 12-ф25 | 818 | 1041 | 400 | 213 | ||
250 | 450 | 425 | 370 | 332 | 36 | 12-ф30 | 969 | 1244 | 450 | 290 | ||
300 | 500 | 480 | 430 | 390 | 40 | 16-ф30 | 1145 | 1474 | 560 | 399 | ||
350 | 550 | 550 | 490 | 448 | 44 | 16-ф34 | 1280 | 1663 | 640 | 631 | ||
400 | 600 | 610 | 550 | 505 | 48 | 16-ф34 | 1450 | 1885 | 720 | 900 | ||
型号 |
公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b-f | z-фd | H | ||
Z41W-40P(R) | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 170 |
20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 190 | |
25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 205 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-18 | 270 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 310 | |
50 | 250 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 370 | |
65 | 280 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 391 | |
80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 455 | |
100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 551 | |
125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 628 | |
150 | 450 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 708 | |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-25 | 885 | |
250 | 650 | 445 | 385 | 345 | 313 | 42-3 | 12-30 | 960 | |
Z41W-64P | 15 | 170 | 105 | 75 | 55 | 41 | 18-2 | 4-14 | 140 |
20 | 190 | 125 | 90 | 68 | 51 | 20-2 | 4-18 | 195 | |
25 | 210 | 135 | 100 | 78 | 58 | 22-2 | 4-18 | 210 | |
32 | 230 | 150 | 110 | 82 | 66 | 24-2 | 4-23 | 280 | |
40 | 240 | 165 | 125 | 95 | 76 | 24-3 | 4-23 | 328 | |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-23 | 390 | |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-23 | 410 | |
80 | 310 | 210 | 170 | 140 | 121 | 30-3 | 8-23 | 485 | |
100 | 350 | 250 | 200 | 168 | 150 | 32-3 | 8-25 | 590 | |
125 | 400 | 295 | 240 | 202 | 176 | 36-3 | 8-30 | 6888 | |
150 | 450 | 340 | 280 | 240 | 204 | 38-3 | 8-34 | 768 | |
200 | 550 | 405 | 345 | 300 | 260 | 44-3 | 12-34 | 973 | |
250 | 650 | 470 | 400 | 352 | 313 | 48-3 | 12-41 | 1051 | |
结构特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、Z41W法兰式不锈钢闸阀符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

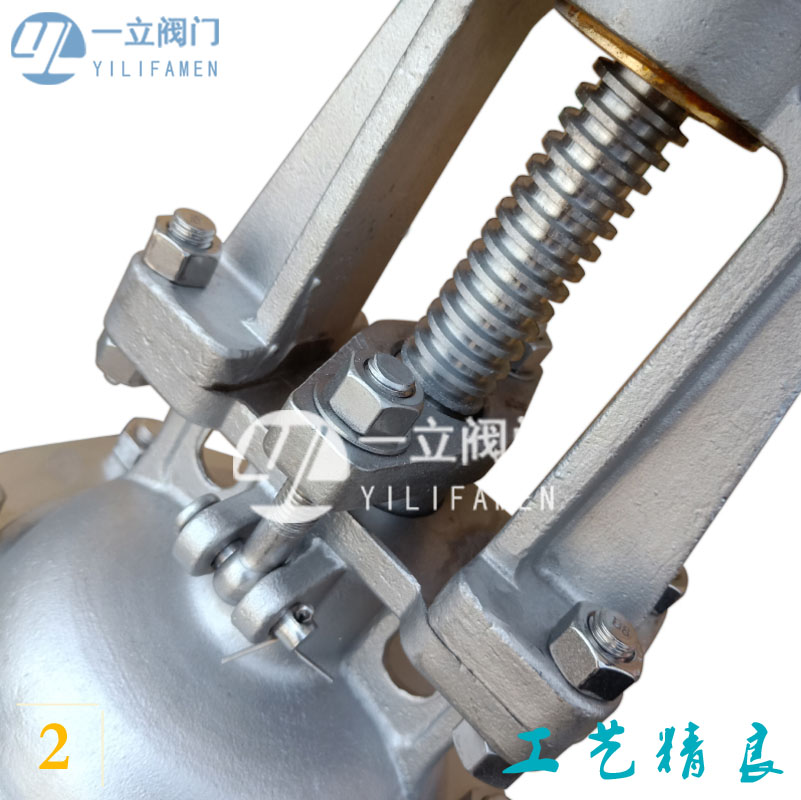

4、Z41W法兰式不锈钢闸阀的阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

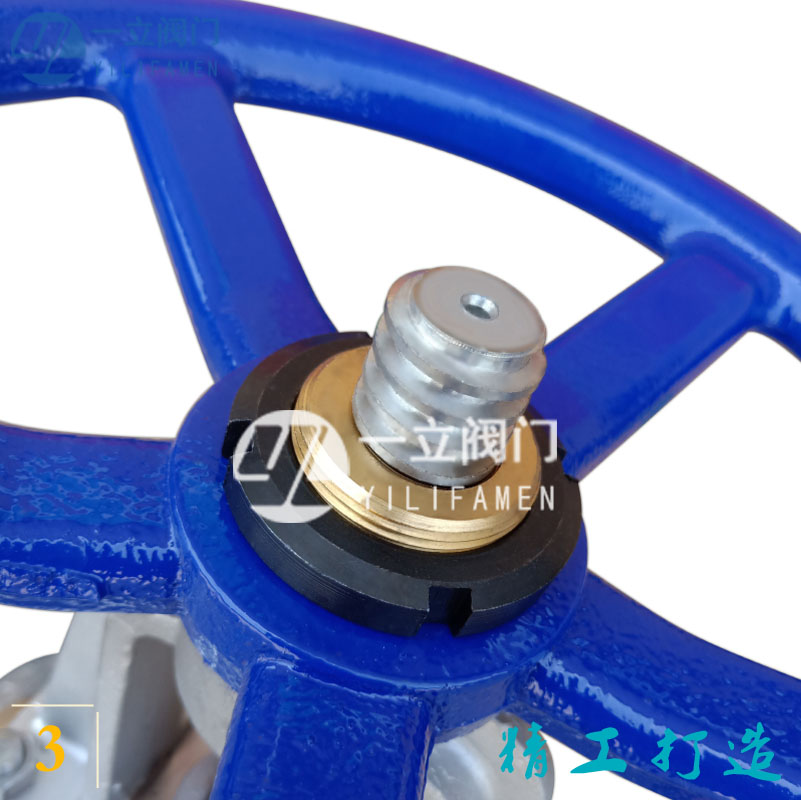

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
应用规范：
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
