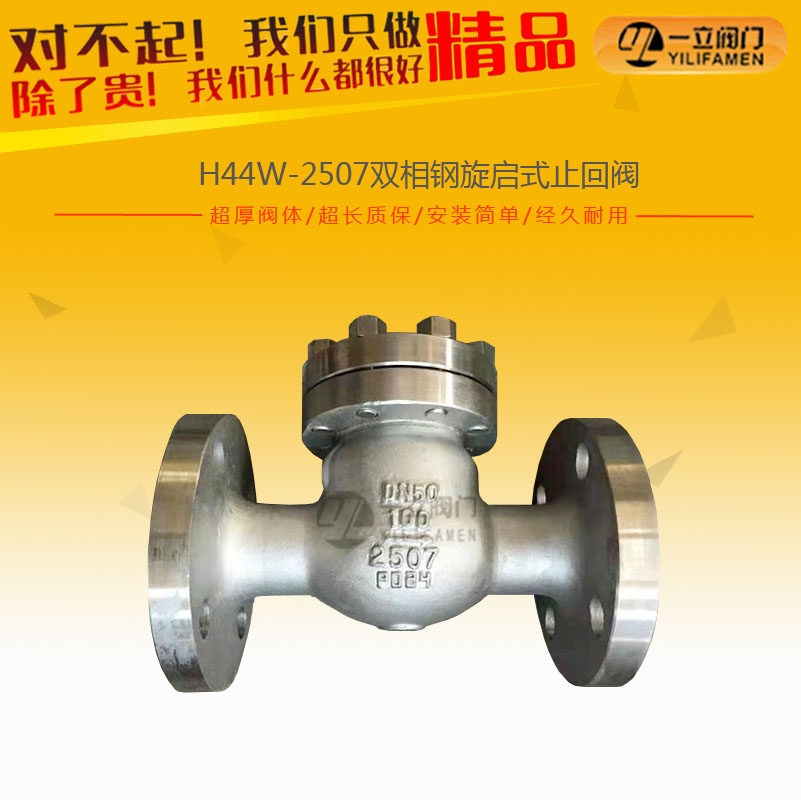

H44W-2507双相钢旋启式止回阀
- 一、产品介绍 2507双相钢止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
一、产品介绍
2507双相钢止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。双相钢止回阀应用于石油和天然气工业、海上石破天油平台、石油化工设备、脱盐(淡化)设备、燃(废)气净化设备。
二、2507材质优点：
2507材质是一种铁素体—奥氏体(双相)不锈钢,它综合了许多铁素体钢和奥氏体钢最有益的性能, 由于该钢铬和钼的含量都很高,因此具有极好的抗点腐蚀,缝隙腐蚀和均匀腐蚀的能力.双向显微组织保证了该钢具有很高的抗应力腐蚀破裂的能力,而且机械强度也很高.
不锈钢应用于石油和天然气工业;海上石破天油平台(热交换器管,水处理和供水系统,消防系统,喷水系统,稳水系统; 石油化工设备; 脱盐(淡化)设备(和设备中的高压管,海水管);既需要高强度同时又需要高耐腐蚀性的机械和结构部件;燃(废)气净化设备.
主要成分：25Cr-7Ni-4Mo-0.27N
各国标准：
ASTM/ASME:A240 - UNS S32750
EURONORM:1.4410 - X2CrNiMoN25-7-4
AFNOR:Z3 CN 25.06 Az
DIN/EN 1.4410、ASME SA-240
化学成分：
C≤0.03 、
Si≤0.80 、
Mn≤1.2 、
Cr:24-26 、
Ni:6-8 、
S≤0.02 、
P≤0.035 、
Mo:3-5 、
N：0.24-0.32
应用领域：纸浆和造纸工业，海水淡化，烟气净化，热交换器，化学品液货船管道系统，海水系统等。
三、产品主要特点：
1、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
2、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D要求
3、阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。
4、旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
5、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
6、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
三、产品主要性能
零件名称 | 材 料 | |||||||
阀体 阀盖 阀瓣 摇杆 | ASTM A216 WCB | ASTM A351 CFB | ASTM A351 CF8M | ASTM A351CF3 | ASTM A351CF3M | |||
销轴 | 1Crl3 | OCrl8Ni9 | OCrl7Nil2M02 | OOCrl9Nil0 | OOCrl7Nil4M02 | |||
F6a | 304 | 316 | 304L | 316L | ||||
阀瓣 | 密封面 | 13Cr | 13Cr | STL | 本体 本体 STL 本体 STLR STL | |||
阀座 | 13Cr | STL | STL | |||||
阀瓣螺母 | 1Crl3 | 0Crl8Ni9 | OCrl7Nil2M02 | 00Crl9NilO | OOCrl7Ni4M02 | |||
410 | 304 | 316 | 304L | 316L | ||||
防松销 | OCCr8Ni9 | 0Crl7Nil2M02 | 00Crl9NilO | 00Crl7Nil4M02 | ||||
304 | 316 | 304L | 316L | |||||
垫片 | 柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫 | |||||||
中法兰螺栓 | 350CrM0 ASTM A193 B7 | OCr18Ni9 ASTMA193 B8 | ||||||
中法兰螺母 | 45 ASTM A1 94 2H | OCr18Ni9 ASTM A194 8 | ||||||
适用 工况 | 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀介质 | 醋酸等腐蚀介质 | 强氧化性介质 | 尿素等腐蚀性介质 | ||
适用温度 (℃) | -29～425 | -40～200(超出该温度范围、请在订货时注明) | ||||||
四、产品主要结构尺寸
规格 | 英寸 | L | D | D1 | D2 | z-Φd | H | |
mm | in | |||||||
DN50 | 2" | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 177 |
DN65 | 2.5" | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 197 |
DN80 | 3" | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 212 |
DN100 | 4" | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 248 |
DN125 | 5" | 500 | 295 | 240 | 202 | 36-3 | 8-30 | 296 |
DN150 | 6" | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 330 |
DN200 | 8" | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 385 |
DN250 | 10" | 775 | 470 | 400 | 352 | 48-3 | 12-41 | 445 |
