400X型流量控制阀

流量控制阀概述： 400X流量控制阀适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化

咨询热线：0577-67313796

产品详情

流量控制阀概述：

400X流量控制阀适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。如遇紧急情况400X流量控制阀可以截止流量，避免损失。控制灵免度高，可靠，调试简便，使用寿命长。

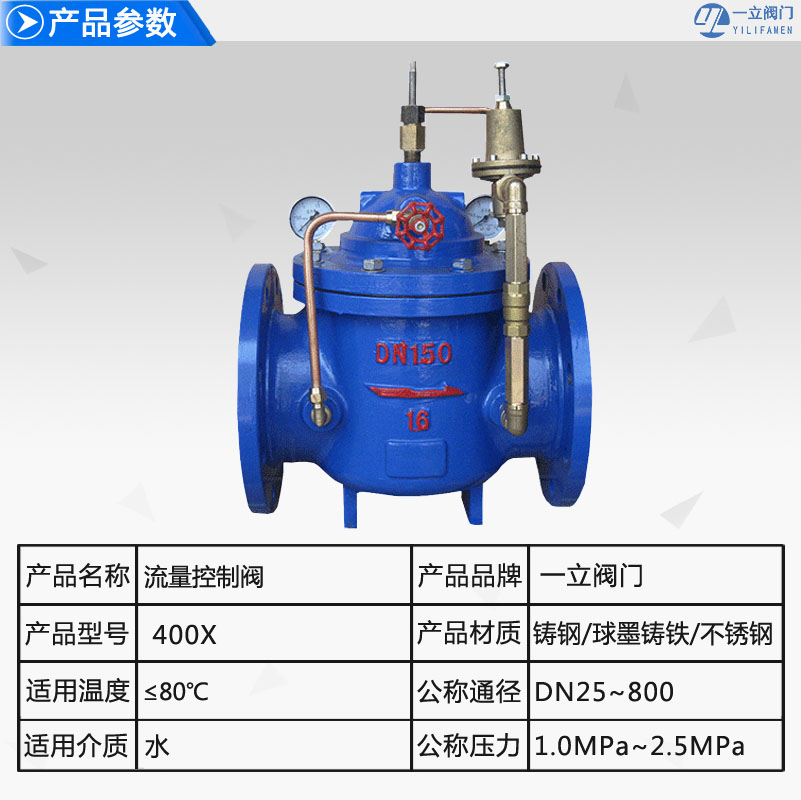

产品名称	400X流量控制阀
产品型号	400X
公称通径	DN25-800
压力范围	1.0-2.5MPa
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢

技术参数：

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

流量控制阀结构特点和用途：

流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
流量调节阀能	不锈钢
微型过滤器	不锈钢

工作原理：

当阀门从阀前端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

结构图：

连接尺寸(PN 1.0-2.5MPa)：

公称通径DN	L	H	H1	A	B
50	250	365	90	170	170
65	280	375	98	180	180
80	310	385	110	190	190
100	350	395	120	200	200
125	400	475	145	215	215
150	450	490	155	230	230
200	550	555	190	255	255
250	650	600	250	295	295
300	800	760	290	325	325
350	900	775	330	380	380
400	1000	810	360	415	415
450	1000	860	445	435	435
500	1100	915	495	460	460
600	1100	985	550	520	520
700	1450	1050	605	570	570
800	1560	1150	730	620	620
900	1800	1255	800	670	670
1000	2000	1380	910	830	830

安装示意图：

流量控制阀维护说明：

水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇到主阀内部零件损坏时，按下列指示进行拆卸。
1. 先将主阀前后端闸阀关闭
2. 将主阀盖上的配管接头螺丝松开，阀内压力泄掉
3. 将所有螺丝取下，包括控制管路中的必要铜管和螺帽
4. 取下盖和弹簧
5. 将轴芯、膜片（活塞）等取下，切勿损伤膜片
6. 将以下各项东西取出后检查膜片及密封垫是否损坏，如无损坏请勿再分解其内部零件
7. 如发现膜片或密封垫有损坏，请将轴芯上的螺帽松脱，逐件分解膜片或密封垫，出取出后重新换上新的膜片或密封垫
8. 详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主闪内部将其清理出
9. 依反向顺序将更换后的零件组合，装好主阀，注意阀门不能有卡阻现象
10. 请参考安装操作注意事项重新使用。
