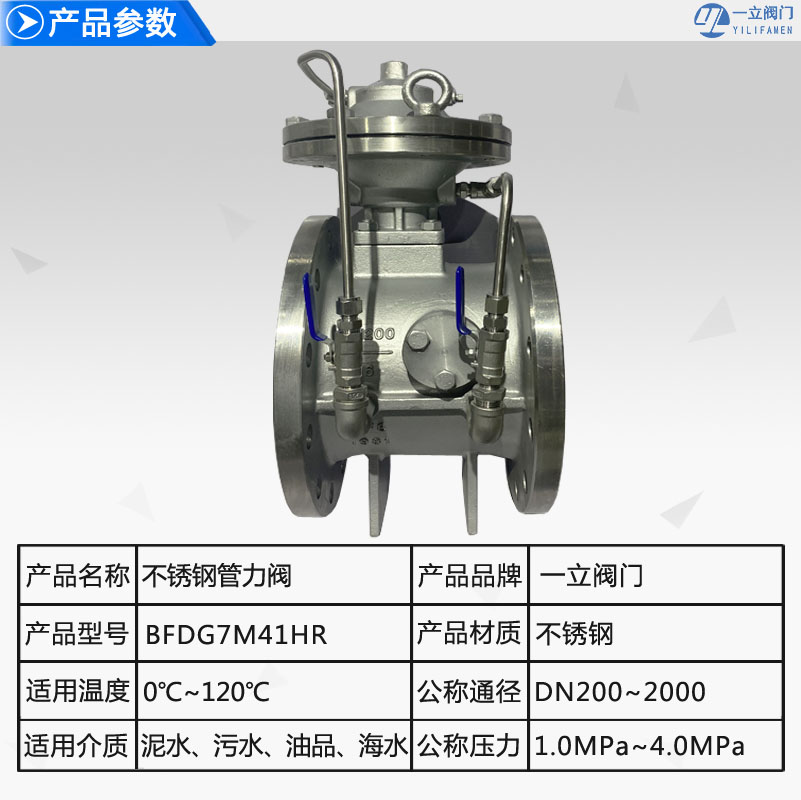

BFDG7M41HR不锈钢管力阀

简介：管力阀广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统加压输出水泵的出口处，防止管网中介质逆流，经由过程快关缓和闭动作来撤销水锤的伤害，掩护水泵及管

咨询热线：0577-67313796

产品详情

简介：
管力阀广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统加压输出水泵的出口处，防止管网中介质逆流，经由过程快关缓和闭动作来撤销水锤的伤害，掩护水泵及管网系统平安。在设计上充实考虑了应用情况的请求，曾多次进行技巧更始。该产物结构别致、体积小、流体阻力小、运行安稳、密封靠得住、耐冲刷、耐磨损等特点。因为体积小，重量轻，出格实用于大年夜口径管路系统。该阀是吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统安全。该阀是当前国内外结构新颖、性能先进、进行可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水利、市政、环保等行业供排水系统。

工作原理：

1.开阀

当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部，在水的压力下推动活塞上下带动小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。

2.关阀

停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部，在水的压力下推动活塞带动小阀板缓慢关闭，最终实现关闭。

BFDG7M41HR管力阀主要特点：管力阀结构;本阀门由阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。

2)管力阀工作原理：管力阀在泥沙和杂物较多的一些情况下(如黄河水质，污水处理系统等)，阀门控制管路容易被堵塞，导致阀门失灵;大的杂物还容易把阀板卡住，导致阀门密封不严;还有一些特殊情况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。

性能规范：

名称	公称通径	适用温度℃	适用介质	流阻系数	最低工作压力（Mpa）
参数	DN200-DN2000	0-120	泥污、污水油品、海水	0.3-1.1	≥0.1
名称	关阀时间（可调）	开阀时间（可调）	结构长度标准	法兰标准	泄漏量
参数	快关1-3秒慢关5-90秒	20-60秒	GB2221-89	BG/T79-94	GB/T13927-92

公称通径：DN200~DN2000

公称压力：1.0~4.0Mpa

适用介质：水、油品

适用温度：0~120℃

连接形式：法兰

材质：铸铁，铸钢，球磨铸铁，不锈钢

三、零部件：

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	橡胶	O形密封圈柔性石墨
	碳钢	碳钢
	不锈钢	不锈钢

四、外形尺寸：

公称通径	D1	D2	L	Z-φd	重量（kg）
150	285	240	260	8-φ22	75
200	340	295	280	8-φ22	100
250	395	350	300	12-φ23	140
300	445	400	320	12-φ22	180
350	505	460	350	16-φ22	230
400	565	515	410	16-φ27	290
450	615	565	445	20-φ26	370
500	670	620	495	20-φ26	420
600	780	725	580	20-φ30	720
700	895	840	660	24-φ30	830

公称通径	D1	D2	L	Z-φd	重量（kg）
150	285	240	260	8-φ22	75
200	340	295	290	8-φ22	100
250	395	350	330	12-φ23	140
300	445	400	355	12-φ22	180
350	505	460	380	16-φ22	230
400	565	515	405	16-φ24	290
450	615	565	430	20-φ26	370
500	670	620	455	20-φ26	420
600	780	725	505	20-φ30	720
700	895	840	610	24-φ30	830
800	1015	950	660	24-φ33	1150
900	1115	1050	710	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	960	32-φ39	2460
1400	1675	1590	1110	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800
1800	2020	1960	1620	44-68	5900
2000	2230	2280	1800	48-68	7100
