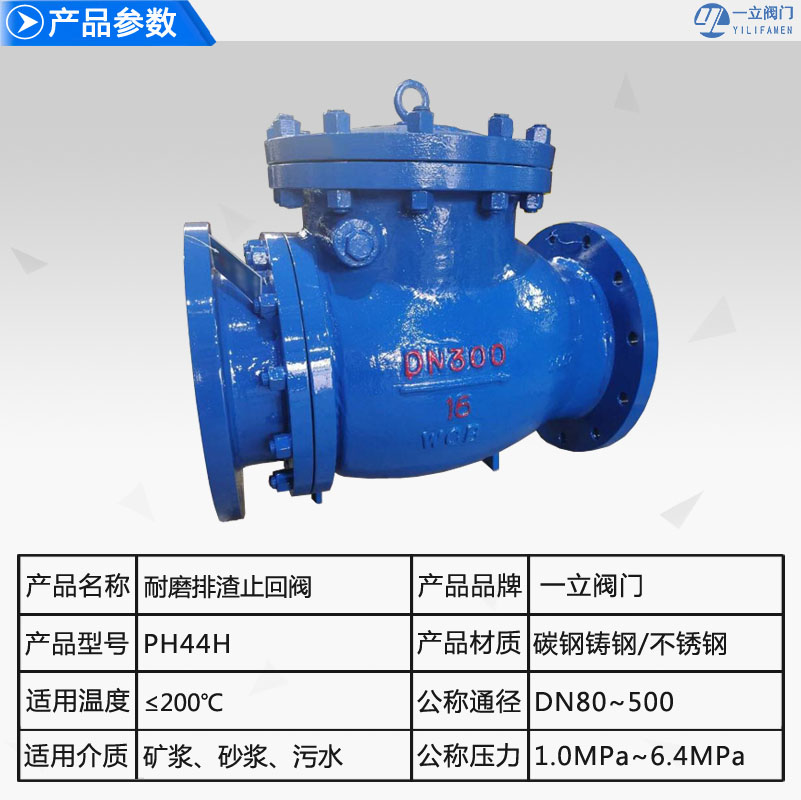

PH44H耐磨排渣止回阀

产品简介： PH44H耐磨排渣止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类，排止回阀主要适用于不超过6.4MPa、工作温度100℃的矿山、冶

咨询热线：0577-67313796

产品详情

产品简介：

PH44H耐磨排渣止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类，排止回阀主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。
PH44H排渣止回阀设计制造标准符合DL/T530，《水力除灰排渣技术条件》该产品适用于火力发电厂水除灰系统，冶金、工业炼钢、沙尘污水处理、轧钢铁皮汗水处理、煤矿渣、水渣处理和矿山工业选矿的管路上作为启闭装置，该产品具有结构合理，性能可靠操作轻便使用寿命长等特点。

产品特点：
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封，性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6、中大口径设置滚动轴承，启闭轻松。

产品零部件材料：

零件名称	材料
	10C	16C	25	40	64
阀体阀盖	WCB
阀座	WCB堆焊85铬锰
闸瓣	WCB 堆焊85铬锰
摇杆	2Crl3或1Crl8Ni9Ti

工作原理：

防止介质倒流的自动阀门，流体从进口侧流向出口侧。止回阀的阀瓣在流体压力的作用下开启，介质倒流是靠阀瓣的自重或辅助机构自动关闭，以防止介质倒流保护设备的政策运行。

该产品的阀瓣、阀座密封面的材料均采用结构陶瓷制造，提高了阀门的耐磨性与耐冲刷性，大大的延长了使用寿命。该产品在阀座上没有防止冲击的结构，以保护阀座抗冲击性。

适用范围：

主要适用于不超过6.4mpa、工作温度≤200℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水。

主要连接尺寸

型号	公称通径 DN(mm)	主要尺寸(mm)								重量 (Kg)
型号	公称通径 DN(mm)	L	D	D1	D2	Z-φd		f	H	重量 (Kg)
PH44H-10C	80	241	200	160	132	8-φ18	20	3	260	48
	100	292	220	180	156	8-φ18	20	3	270	63
	150	356	285	240	212	8-φ22	22		290	120
	200	495	340	295	268	8-φ22	22		345	200
	250	622	395	350	320	12-φ22	24		412	250
	300	698	445	400	370	12-φ22	26		468	320
	350	787	505	460	430	16-φ22	28	4	524	400
	400	900	565	515	482	16-φ26	30		600	517
	450	918	615	565	532	20-φ26	32		670	610
	500	978	670	620	585	20-φ26	34		750	705

产品安装：
排止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质的倒流，排止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故，止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种；升降式止回阀可分为立式和卧式两种，旋启式止回阀分为单瓣式、双瓣式和多瓣式三种；蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
