H44F46-16P不锈钢衬氟旋启式止回阀

产品介绍：旋启式衬氟止回阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压

咨询热线：0577-67313796

产品详情

产品介绍：
旋启式衬氟止回阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
H44F4、H44F3、H44F46衬氟旋启式止回阀介质所能到达的地方采用衬里工艺，内衬材料采用F46和F3等氟塑料，能够承受“除熔融碱金属和元素氟”以外腐蚀性介质,适用于浓度的硫酸、盐酸、氢氟酸、王水和有机酸、强酸、强氧化剂及其它腐蚀性介质等管路,但由于衬里材质的性质，衬里止回阀根据衬里材质的不同，可在-20℃～150℃之间正常使用，且不适宜用于高压。其工作原理：衬氟止回阀属于一种自动阀门，启闭件靠介质流动和力量自行开启或关闭，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放等事故。

产品特点：

1、适用于一般工况及磨损或强腐蚀介质的特种工况。

2、旋启式衬氟止回阀无需外加任何能源装置，减少运行成本。

3、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。

4、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。

5、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。

6、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。

产品用途及原理：

H44F46旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。

H44F46旋启式衬氟止回阀的阀轴与阀瓣设计为一体，全部衬氟塑料的轴，镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。另外，除了阀体、阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

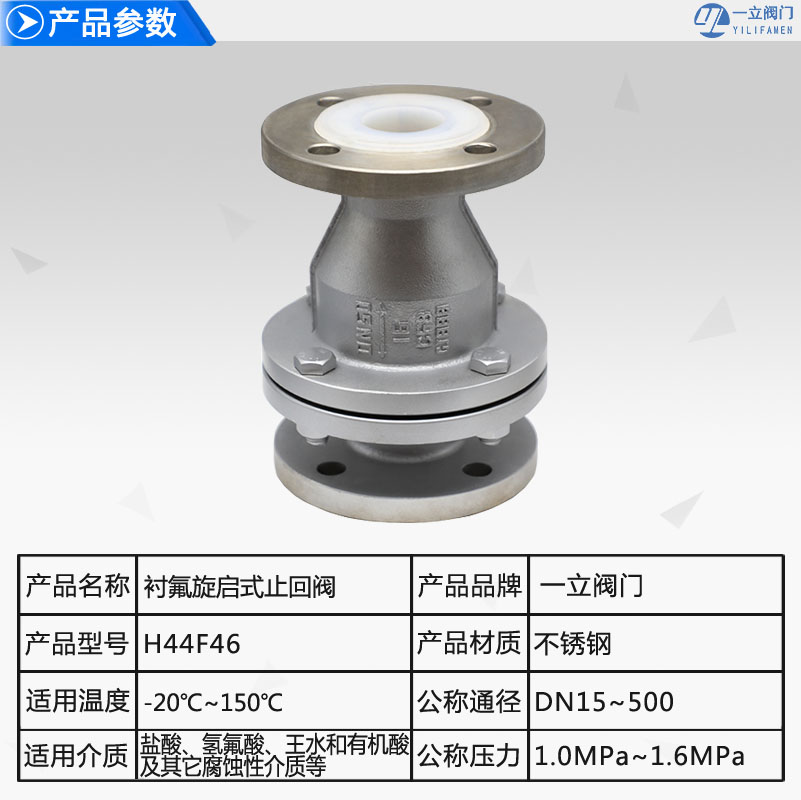

基本参数：

产品名称	H44F4,H44F3,H44F46衬氟旋启式止回阀
产品型号	H44F4、H44F3、H44F46
公称通径	DN15-500mm
压力范围	1.6MPa
阀体材质	铸钢，不锈钢

结构图：

主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
序号	零件名称	Z	C		R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

主要外形和连接尺寸:

公称通经		L	D	D1	D2	f		Z-φd	D	D1	D2	f		Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25
