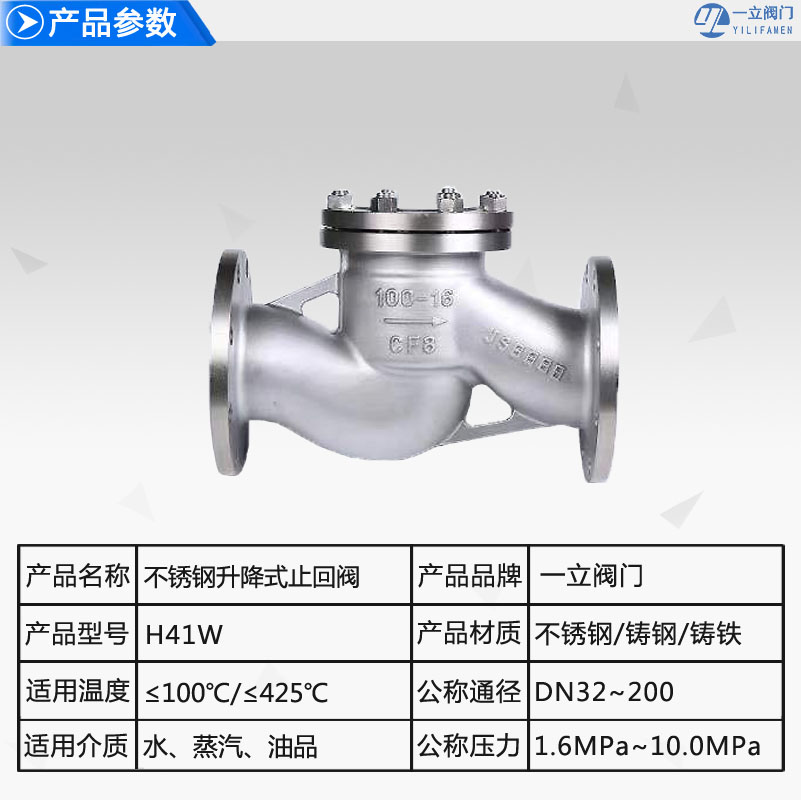

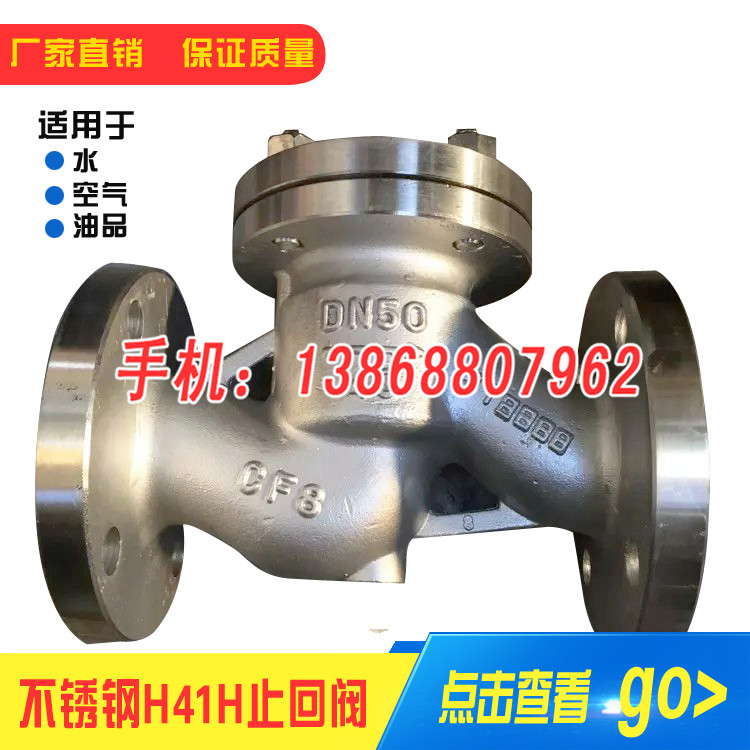

H41W不锈钢升降式止回阀

产品概述： H41H、H41Y碳钢升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。

咨询热线：0577-67313796

产品详情

产品概述：

H41W-16/25/40/64P不锈钢升降式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等工况的管路上。适用介质为：水、油品、蒸汽等。

设计制造： GB12235

结构长度： GB12221

连接法兰： JB/T79-1994

试验与检验： JB/T9092-1999

结构特点：

1、符合标准。

2、密封副配对合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用长。

3、产品按标准GB/T12235设计制造。

4、可采用配管法兰标准及法兰密封型式，满足工程需要及用户要求。

5、阀体材料品种多，垫片可根据实际工况或用户要求合理选配，能适用于压力、温度及介质工况。

可按用户要求设计制造不同结构形式和连接形式的止回阀，为设备配套使用。

主要性能规范：

试验压力	公称压力（ MPa ）
试验压力	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽

主要零件材料及主要用途：

阀体	阀盖	阀瓣	阀座	适用介质	适用温度(≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

主要连接尺寸：

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公称通径	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400

1.6MPa主要外形尺寸和连接尺寸（mm）：

DN	L	D	Dl	D2	b	Z一φd	H	WT(Kg)
15	130	95	65	45	14	4一φ14	77	3
20	150	105	75	55	14	4一φ14	77	4
25	160	115	85	65	14	4一φ14	80	5
32	180	135	100	78	16	4一φ18	85	7
40	200	145	110	85	16	4一φ18	95	9
50	230	160	125	100	16	4一φ18	105	10
65	290	180	145	120	18	4一φ18	120	20
80	310	195	160	135	20	8一φ18	130	30
100	350	215	180	155	20	8一φ18	140	39
125	400	245	210	185	22	8一φ18	155	50
150	480	280	240	210	24	8一φ23	180	70
200	600	335	295	265	26	12一φ23	211	231
250	730	405	355	320	30	12一φ25	260	25l
300	850	460	410	375	34	12一φ25	323	395

2.5MPa主要外形尺寸和连接尺寸（mm）：

DN	L	D	Dl	D2	b	Z一φd	H	WT(Kg)
15	130	95	65	45	16	4一φ14	100	3．4
20	150	105	75	55	16	4一φ14	105	5
25	160	115	85	65	16	4一φ14	120	5．7
32	180	135	100	78	18	4一φ18	130	9．1
40	200	145	110	85	18	4一φ18	135	11．8
50	230	160	125	100	20	4一φ18	149	14．4
65	290	180	145	120	22	8一φ18	160	23
80	310	195	160	135	22	8一φ18	169	30
100	350	230	190	160	24	8一φ23	194	44
125	400	270	220	180	28	8一φ25	222	65
150	480	300	250	218	30	8一φ25	255	99
200	600	360	310	278	34	12一φ25	305	190
250	730	425	370	332	36	12一φ30	355	323
300	850	485	430	390	40	16一φ30	410	450

4.0MPa主要外形尺寸和连接尺寸（mm）：

通径DN	L	D	D1	D2	D6	b	Z一φd	H	WT(Kg)
15	130	95	65	45	40	16	4一φ14	100	4
20	150	105	75	55	51	16	4一φ14	105	5．5
25	160	115	85	65	58	16	4一φ14	120	6
32	180	135	100	78	66	18	4一φ18	130	12
40	200	145	110	85	76	18	4一φ18	135	14
50	230	160	125	100	88	20	4一φ18	149	18
65	290	180	145	120	110	22	8一φ18	160	27
80	310	195	160	135	121	22	8一φ18	169	36
100	350	230	190	160	150	24	8一φ23	194	50
125	400	270	220	188	176	28	8一φ25	225	75
120	480	300	250	218	204	30	8一φ25	255	119
200	600	375	320	282	260	38	12一φ30	305	217
250	730	445	385	345	313	42	12一φ34	360	365
300	850	510	450	408	364	46	12一φ34	415	310

6.4MPa主要外形尺寸和连接尺寸（mm）：

通径DN	L	D	D1	D2	D6	b	Z一φd	H	WT(Kg)
15	210	105	75	55	40	18	4一φ14	100	7
20	230	125	90	68	51	20	4一φ18	110	ll
25	230	135	100	78	58	22	4一φ18	125	13
32	260	150	110	82	66	24	4一φ23	140	14
40	260	165	125	95	76	24	4一φ23	168	20
50	300	175	135	105	88	26	4一φ23	170	23
65	340	200	160	130	110	28	8一φ23	188	37
80	380	210	170	140	121	30	8一φ23	205	46
100	430	250	200	168	150	32	8一φ25	230	68
125	500	295	240	202	176	36	8一φ30	230	89
150	550	340	280	240	204	38	8一φ34	265	131
200	650	405	345	300	260	44	12一φ34	310	235
